Inconnue
Marque: Inconnue
Type: Inconnue
Année 1934
Tubes:AF3 - AL4 - AZ1
Type: Superhétérodyne
Gammes d'ondes: 2 gammes. GO, PO

Radio de juin 1934, marque et modèle inconnus



            Petite radio avec 2 gammes d’ondes Petite et Grande onde.
            J’ai déniché cette TSF lors d’un vide grenier en vacances sur l’Ile d’Oléron. Je me rappelle qu’elle était posée à même le sol, sous une table sur un chemin gravillonné et poussiéreux. C'est triste que l’on n’apporte pas plus de soin à ces appareils.

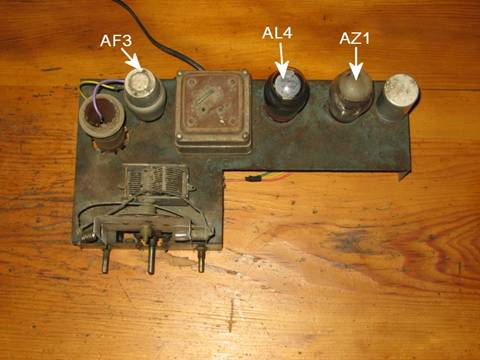

            Elle n'est composée que de 3 tubes. 1 redresseur, 1 pour l’étage final, et 1 comme détecteur.

AZ1 Full-Wave Vacuum Rectifier   Alimentation
AL4 Vacuum Pentode   Power/Output
AF3 Vacuum Pentode   RF/IF-Stage   Commande


            Une restauration très classique :

  1. changement des condensateurs chimiques et électrochimiques
  2. démontage pour le ponçage et la peinture
  3. test du transformateur d’alimentation
  4. test du transformateur d’impédance
  5. test du Haut Parleur
  6. changement des fils quand cela était nécessaire

Voici quelques photos des différentes étapes de la restauration. Comme cela ne change pas des autres radios, je ne vais pas m’y attarder pour éviter de me répéter.

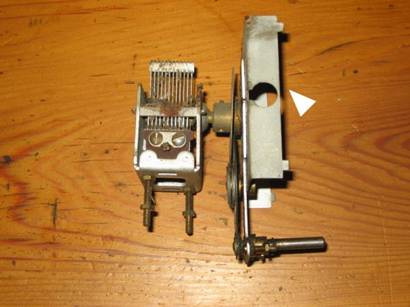

Le mécanisme du condensateur variable

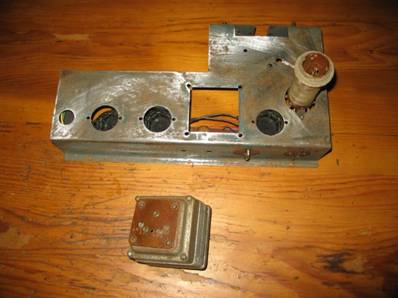

Démontage, ponçage tout est prêt pour la peinture

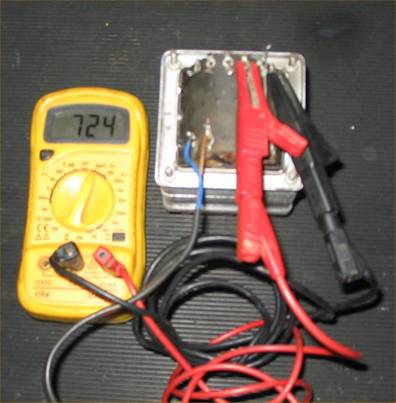

Attention les doigts, 725 volts

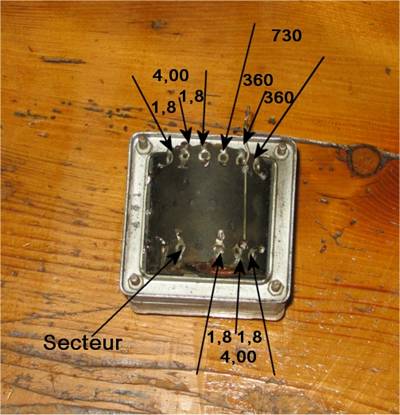

Brochage avec les différentes entrées et sorties du transformateur d’alimentation

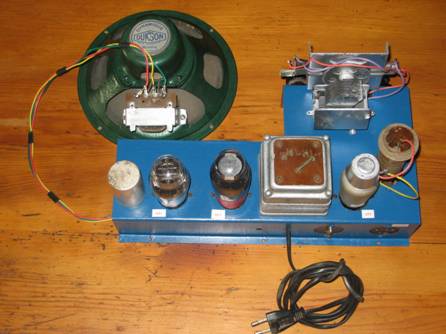

La radio remontée est prête à être mise dans sa caisse





Pour info

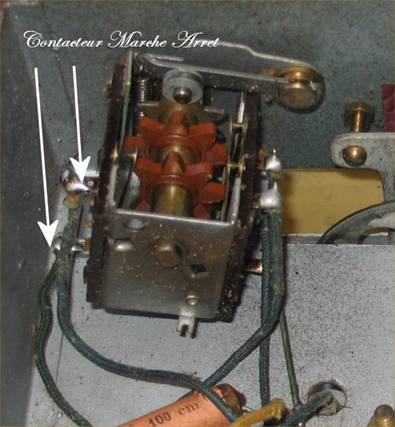

Le contacteur marche arrêt se trouve sur le même commutateur que le sélecteur de fréquences

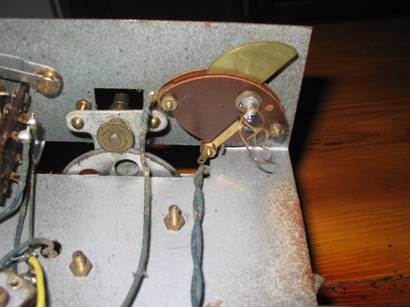

Voici une photo du potentiomètre des années 30





            Les essais on été des plus simples. Il a juste fallu que je change le tube de l’étage final AL4. Comme je n’en avais pas en stock, j’ai fait mes essais avec une EL3N. Le résultat est presque le même, sauf en puissance où il y a une saturation due au condensateur et aux résistances qui ne correspondent pas à ce tube.

            Cette petite radio à 3 tubes m'a surpris. En connectant une antenne de 15 mètres ou bien un cadre, j’ai reçu ma station préférée en Grandes ondes avec une très bonne qualité son.



            Pour la caisse en once de noyer, je l'ai poncée délicatement car elle ne possédait plus de vernis.
Vernis en incolore
J’ai changé la toile qui se déchirait

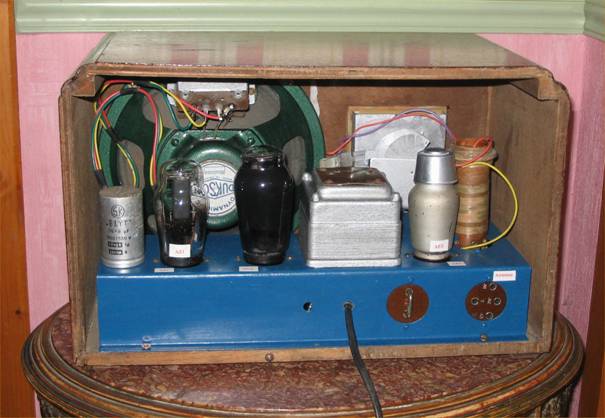

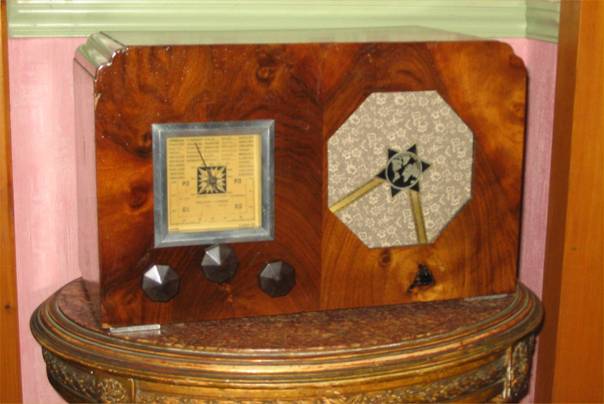

Remontage de l’ensemble et voici ce que cela donne

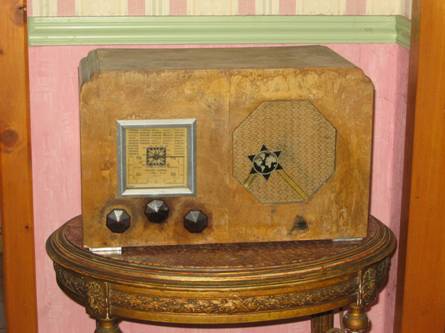

Jolie petite radio qui a beaucoup de charme
